無塵車間
無塵車間是指將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等之污染物排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內，而所給予特別設計之房間。無塵車間也叫潔凈廠房、潔凈室(Clean Room)、無塵室。其室內均能俱有維持原先所設定要求之潔凈度、溫濕度及壓力等性能之特性。凈化車間根據區域環境、凈化程度等因素，為若干等級。
領域
醫療、生物、電子、食品、化妝品、注塑
目錄
1設計規劃
2安裝與使用
3凈化設備
4車間材料
5結構包柱
6配電箱(柜)
7空氣潔凈度
8風速影響
9設備維護及保養制度
●動線規劃要點:要檢討分析人車路徑、配管系統、排氣管道、原料搬運和作業的流程等，盡量縮短動線，并避免交叉，以防止交叉污染。作業者、化學藥品、材料等動線勿集中;無塵車間四周，宜設緩沖區;制造裝置的出入，不要對作業產生大影響。
●有些空氣凈化系統的空氣，如經處理仍不能避免交叉污染時，則不能循環使用:固體物料的粉碎、稱重、配料、混合、制料、壓片、包衣、灌裝等工序;用有機溶媒精制的原料藥精制、干燥工序;放射性藥品生產區;病原體操作區;工藝過程中產生大量有害物質、揮發性氣體的生產工序;固體口服制劑的顆料
安裝與使用
1. 裝配式潔凈廠房的全部維修構件在工廠內按統一模數及系列加工完成，適于批量生產，質量穩定，供貨迅速;
2. 機動靈活，即適合在新建廠房配套安裝，也適宜老廠房的凈化技術改造。維修結構也可隨工藝要求任意組合，拆卸方便;
3. 需要輔助建筑面積較小，對土建筑裝修要求低;
凈化設備
風淋室
風淋室是現代工業潔凈廠房中必不可少的潔凈配套設備，它能去除人和物表面的塵埃，同時又對風淋室兩側的潔凈區和非潔凈區起到了緩沖與隔離的作用。該設備廣泛應用于食品、醫藥、生物工程及精密電子等領域。風淋室分為"普通型和聯鎖型"兩類:普通型采用手動啟動吹淋的控制方式，個別操作者會選擇"不經過吹淋就離開"的逃避方式。這使得潔凈區的空氣潔凈度難以保證。甚至可能會影響到產品質量。
潔凈室內，在動態情況下，細菌及塵埃的最大發生源是操作者，當操作者進入潔凈室之前，必須用潔凈空氣吹淋其衣服表面附著的塵埃顆粒
高效送風口本產品為萬級，十萬級亂流潔凈室新建，改建工程凈化空調系統終端送風裝置。可廣泛應用與電子工業，精密機械，冶金，化工等工業及醫療，制藥，食品等部門的凈化空調系統。本裝置主要由靜壓箱，高效過濾器，鋁合金擴散板，標準法蘭接口等組成，造型美觀，結構簡單，使用可靠。本送風口為下裝式，具有在潔凈室內安裝和更換過濾器方便的優點，高效過濾器采用機械壓緊或液槽密封裝置，確保風口安裝無泄露，密封可靠，凈化效果好高效送風口。
高效送風口
傳遞窗傳遞窗主要適用于潔凈區與非潔凈區之間，或潔凈室與潔凈室之間的小貨物傳遞，可有效的減少潔凈室門的開啟次數，把潔凈區的污染減少的最低程度。根據使用要求，傳遞窗箱體表面可噴塑，內膽可用不銹鋼，外表美傳遞窗。
傳遞窗
傳遞窗的兩扇門采用電控連鎖或機械連鎖裝置，可有效的防止低潔凈等級區內的灰塵帶入高潔凈區內，是凈化車間必備佳品。
潔凈工作臺
無塵車間內的潔凈工作臺可根據產品要求或其他用途的要求，在操作臺上保持高潔凈度的局部凈化。潔凈工作臺可以在操作臺的局部空間形成無菌、無塵的局部凈化，其主要組成部件有預過濾器、高效過濾器、風機機組、外殼、靜壓箱、臺面和配套的電器元器件等。無塵車間的潔凈工作臺的構造要求:臺面，采用木質塑料貼面貼于層壓板上做成臺面，或采用不銹鋼做臺面;箱體，用熱扎薄鋼板與骨架氣焊易變形，可采用冷軋薄板折邊搭接，大電流電焊，內表面需粘貼消聲材料，最大尺寸應以通過一般房門為宜;箱體密封，所有縫隙均采用密封膠密封;操作區截面應盡可能與空氣過濾器送風截面相同，盡量減少盲區;風機、電機，選用高壓低噪的小型風機，風機與箱體的連接采用軟連接，電機及風機均應采取減振措施;燈罩，日光燈要盡量設置在燈罩內，燈罩內要通過潔凈氣流;預過濾器，須設置預過濾器，容量要大，在使用風量下，初阻力宜小于50Pa;高效過濾器，盡量采用大面積的過濾器，減少空氣過濾器的數量，過濾器與框架之間的密封應采用封導結合的雙環密封系統。
FFU風機過濾單元
FFU為英文縮寫，全稱為 Fan Filter Units, 中文意思為"風機濾器單元(機組)"，也稱空氣過濾單元。風機從FFU頂部將空氣吸入并經初、高效過濾器過濾，它為不同尺寸大小，不同潔凈度等級的潔凈室、微環境提供高質量的潔凈空氣。各凈化工程企業的FFU執行標準略有不同，業內通行的指標為:過濾后的潔凈空氣在整個出風面以0.45M/S±20%的風速勻速送出，但穩定性差距很大。經過實地檢測，國際品牌普遍難以適應"中國環境因素"，質量雖然普遍高于國產公司，但1年后的穩定性測試普遍不理想;而大部分國內低端品牌的工程質量也較差強人意。凈化工程行業開始注重產品質量與穩定性的雙向驗收標準，并逐步以實地檢測數據(之前多依靠行業報告)更真實的體現工程性價比.
層流罩層流罩一種可提供局部高清潔環境的空氣凈化設備。它主要有箱體，風機，初效空氣過濾器，高效空氣過濾器。阻尼層，燈具等組成，箱體噴塑或采用不銹鋼材料。該產品即可以懸掛，又可地面支撐，結構緊湊，使用方便?？梢詥蝹€(gè)使用，也可多個聯接組成帶狀潔凈區域。
層流罩
層流罩一種可提供局部高清潔環境的空氣凈化設備。它主要有箱體，風機，初效空氣過濾器，高效空氣過濾器。阻尼層，燈具等組成，箱體噴塑或采用不銹鋼材料。該產品即可以懸掛，又可地面支撐，結構緊湊，使用方便?？梢詥蝹€(gè)使用，也可多個聯接組成帶狀潔凈區域。
車間材料
隔熱夾心板隔熱夾心板是通過先進的自動成型機將彩色鋼板壓型后用高強度粘接劑把內外兩層鋼板(也可以用鋁板，不銹鋼或裝飾板)與自熄型聚苯乙烯泡沫板(也可用其他防火材料)加壓加熱復合而成的新興建筑板材。
隔熱夾心板外型美觀，色澤鮮艷多樣，輕質高強，施工迅速方便，以板塊拼裝，不用大型起吊設備，無濕作業。集承重，保溫，防火，裝飾于一體，不用二次裝飾，可廣泛用于大跨度結構屋面，墻體，保溫隔熱廠房或保溫防火廠，凈化廠房，冷庫，冷藏車，集裝箱房
潔凈密閉門
潔凈密閉門分鋁合金門和彩鋼板門兩中。門扇輕，鋼性好，密閉性能佳，產品整體性能好，表面平整，光滑，耐腐，不易積塵，外型美觀高雅，啟閉靈活，經久耐用，具有隔音，保溫，防火等優點。具體規格可以根據用戶的要求設計。
潔凈密閉窗
潔凈密閉窗可根據用戶的設計要求，采用R60或R44系列型材，制作成圓弧邊框或三角邊框。
潔凈密閉燈
潔凈密閉燈分為普通型和應急型兩種。通常采用雙管形式。其中應急型在正常情況下也可以當普通型使用，在廠房突然斷電的情況下，其可保持繼續照明， 并且不需要單獨供電系統。在用材上，潔凈密閉等有不銹鋼和烤漆型兩種，面罩有透明和不透明之分。
結構包柱結構包柱適用于潔凈區內有水泥結構柱或鋼結構柱的情況，經彩鋼板安裝處理后，使車間即美觀漂亮，又符合GMP要求。
配電箱(柜)潔凈區內的配電箱(柜)根據要求不同，可采用明裝或暗裝方式安裝。其暗裝結構形式類似于通風柱井或結構包柱。
進出線選用:
配電箱的進出線選用低壓電纜，電纜的選擇應符合技術要求。例如30kVA、50kVA變壓器的配電箱的進線使用VV22-35×4電纜，分路出線使用同規格的VLV22-35×4電纜;80kVA、100kVA變壓器的配電箱的進線分別使用VV22-50×4、VV22-70×4電纜，分路出線分別使用VLV22-50×4、VLV22-70×4電纜,其電纜與銅鋁接線鼻壓接后再用螺栓與配電箱內接線樁頭連接。 進入制證車間之前，先要穿上防塵鞋套，車間門口就安放有自動鞋套機。隨后，筆者走進了一個兩端都有門的"小走廊"，"走廊"兩側的無數個小"吹風機"不斷對筆者"吹風"。這間"小走廊"名為"風淋室"，"吹風機"是旋轉噴嘴，能迅速清除附著在衣服上的灰塵、頭發、發屑等雜物。每一位工作人員和外來人員進入潔凈室無塵車間之前，都要通過風淋間"凈化"。風淋室的兩道門電子互鎖，可以兼起氣閘室的作用，阻止外界污染和未被凈化的空氣進入潔凈區域。
空氣潔凈度
經濟和科技發達的國家和地區都有自己的空氣潔凈標準和規范標準，都規定了有關的潔凈度等級，我國于1984年頒布《潔凈廠房設計規范》(GBJ73-84)，1996年該規范進行了較大的修改，1990年頒布《潔凈室施工及驗收規范》(JGJ71-90)以指導施工和驗收的重要文件。該規范在重新修訂中。

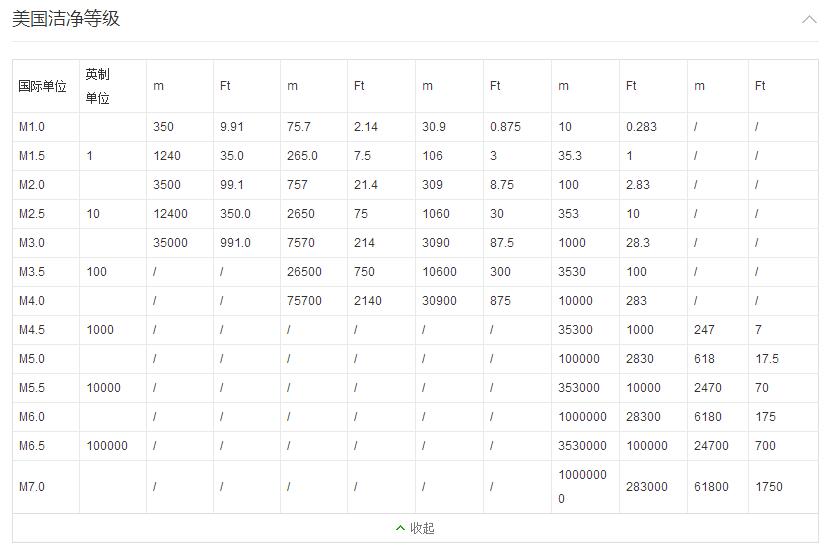

潔凈度等級等級
清潔要求
(1)清潔潔凈室內的墻時應使用潔凈室無塵布;
(2)用90%去離子水和10%的異丙醇配置清潔劑;
(3)使用已獲批準的潔凈室專用去污劑;
(4)每天都要檢查車間和整備間的垃圾箱，并及時清走。
(5)每塊地板都要吸塵。每次交接班時，都應在地圖上標明工作完成情況，例如在哪結束從哪開始。
(6)清潔潔凈室的地面應使用專用拖把。
(7)在潔凈室里吸塵應使用帶有高效過濾器的專用真空吸塵器。
(8)所有的門都需要檢查并擦干
(9)吸完地以后再擦地。一周擦一次墻面。
(10)架空地板下也要吸塵及擦拭。
(11)三個月擦一次架空地板底下的柱子和支撐柱。
(12)工作時一定要記住，永遠是由上往下擦，從離門最遠的地方向門的方向擦。
風速影響
小粒徑粉塵的擴散作用(布朗運動)明顯，風速低了，氣流在過濾材料中滯留的時間就長一些，粉塵就有更多的機會撞擊障礙物，因此過濾效率就高。經驗表明，對于高效過濾器，風速減少一半，粉塵的透過率會降低近一個數量級(效率數值增加一個9)，風速增加一倍，透過率會增加一個數量級(效率降低一個9)。
與擴散的效果類似，當過濾材料帶靜電時(駐極體材料)，粉塵在濾材中滯留的時間越長，被材料吸附的可能性就越大。改變風速，帶靜電材料的過濾效率會明顯改變。如果你知道材料上有靜電，進行空調系統設計時就應該盡可能地減少通過每只過濾器的風量。
對于以慣性機理為主的大顆粒粉塵，根據傳統理論，風速降低后，粉塵與纖維碰撞的幾率會減少，過濾效率會隨之降低。但在實踐中這種影響并不明顯，因?yàn)轱L(fēng)速小了，纖維對粉塵的反彈力也小了，粉塵更容易被粘住。
風速高，阻力就大。如果過濾器的使用壽命以終阻力為依據，風速高，過濾器的使用壽命就短。一般用戶很難實際觀察到風速對過濾效率的影響，但觀察風速對阻力的影響要容易得多。
對于高效空氣過濾器，氣流穿過濾材的速度一般在0.01~0.04m/s，在這個范圍內，過濾器的阻力與過濾風量呈正比關系。例如，一只484×484×220mm的高效過濾器，在額定風量1000m3/h下的初阻力為250Pa，如果使用中的實際風量是500m3/h，它的初阻力可降為125Pa。對于空調箱中的一般通風用過濾器，氣流穿過濾材的速度在0.13~1.0m/s范圍內，阻力與風量不再是線性關系，而是一條上揚的弧線，風量增加30%，阻力可能會增加50%，若過濾器阻力對你來說是個非常重要的參數，你就要向過濾器供應商索要阻力曲線。
設備維護及保養制度
1、日保養內容
（1）無塵車間內部包括玻璃面、彩鋼板面的清潔擦洗，地面、排水溝的沖洗；
（2）室內設備的清洗，管道的清洗，燈具表面的擦洗；
（3）風淋室的擦洗；
（4）無塵車間外部包括玻璃面、彩鋼板面、地面的清洗，滅菌柜、消毒洗手池的清洗，輸送帶進口處與出口處的清洗；
2、月保養內容
（1）凈化室頂棚的清潔衛生工作；如果發現頂棚和壁面有裂縫或腐蝕、涂敷狀況，須進行加注密封膠及去污處理；
（2）回風夾道內的清潔衛生工作包括玻璃面、彩鋼板面、地面的清洗；
（3）凈化空調機每關年清洗、擦洗一次；
（4）檢查風機、風閥等轉動、轉動部位、軸承及軸承座潤滑情況，定期加注油脂確保轉動靈活。
3、年度保養內容
（1）在設備停用季節，應使熱交換器內充滿（先關出水閥，后關進水閥）以減少管子銹蝕，但在冬季應凈剩水放盡，以免凍裂銅管（特別是地處北方的分公司的凈化空調箱）。
（2）運行兩年后，應使用化學方法清除熱交器銅管內水垢，用壓縮空氣或水沖洗換熱器表面的污物，直至干凈為止。
（3）檢查空調箱、水箱、風管等內部有無銹蝕脫漆現象，及時清除及補漆；檢查各部位的空調節閥門有無損壞，及時修復；檢查各電控箱、配電盤、電器接級有無松脫發熱現象，儀表動作是否正常等，并及時修復；定期檢驗、校正測量和控制儀表設備保證其控制準確可靠。
（4）初、中效過濾袋使用一段時間手，需更換或取出進行拍打和壓縮空氣反吹后，用肥皂水清洗干凈，太陽曬干手方能重新使用。（重復使用次數最多為3次）
（5）運轉一段時間后，應停機，調整皮帶的松緊。皮帶受損或缺少應及時更換與配齊。
（6）發現下列情況，高效空氣過濾器應予更換：
①氣流速度降到最低限度，即使更換初效和中效過濾器后，氣流速度仍不能增大。
②高效空氣過濾器的阻力達到初阻力的1.5-2倍，高效空氣過濾器風量為原風量的70%。
③高效空氣過濾器出現無法修補的滲漏。
（7）常規情況下，高效空氣過濾器一般6000小時更換一次，初效、中效空氣過濾器過濾袋根據產品的不同更換周期可以不同.無塵車間：高效空氣過濾器一般在4000小時更換一次，初效、中效空氣過濾袋使用1000小時清洗、2000小時更換，空調機新風口過濾膜無紡布每半年更換一次。無塵車間：高效空氣過濾器一般6000小時更換一次，初效、中效空氣過濾袋使用1000小時清洗一次，3000小時更換，空調機新風口過濾膜無紡布每半年更換一次；
（8）紫外線滅菌燈一般使用壽命為3000h，但當效率降至70%時需更換；更換、維護、保養等情況作好登記記錄、便于以后查閱與管理。
